新乡翅片管式换热器设计-洛阳星利达热力设备有限公司

公司: 洛阳星利达热力设备有限公司发布时间:2020-11-20

 304不锈钢翅片电热管干烧电加热管加热棒翅片干烧加热管采用优质不锈钢、改性氧化镤粉、高电阻电热合金丝、不锈钢散热片等材料,通过先进的生产设备和工艺制作而成,并进行了严格的质量管理,该系列产品可以安装在吹风管道中或其它静止、流动空气的加热场合。 翅片式电加热管,是在普通元件表面缠绕金属散热片,与普通元件相比散热面积扩大了2~3倍,即翅片元件所允许的表面功率负荷是普通元件的3~4倍。由于元件的长度缩短,使得本身的热损失减小,在相同的功率条件下,具有升温快、发热均匀、散热性能好、热效率高、使用寿命长、加热装置体积小,成本低等优点,根据用户要求进行了合理的设计,便于安装。304不锈钢翅片电热管干烧电加热管加热棒产品在机械制造、汽车、纺织、食品、家电等行业,尤其在空调器风幕行业得到广泛应用。

 工艺:翅片加热管它是由翅片缠绕在加热管的外表层起散热作用。

 用途:用于烘箱、烘道加热,一般加热介质为空气。

 特点:散热效果好,热效率高。

 不锈钢翅片管制造
翅片管的种类很多,不锈钢304翅片管,而且还在不断涌现新的品种。大体上可按下述几个方面进行分类:

1、按加工工艺分类

1)、轧制成型翅片管(extruded fin tube);

2)、焊接成型翅片管(高频焊翅片管、埋弧焊翅片管);

3)、滚压成型翅片管;

4)、套装成型翅片管;

5)、铸造翅片管;

6)、张力缠绕翅片管;

7)、镶片管。

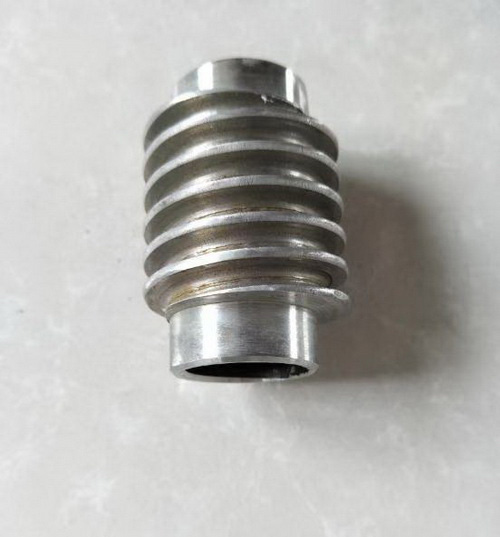

不锈钢翅片管制造
不锈钢翅片换热器管,是为了提高换热效率,不锈钢翅片管厂,通常在换热管的表面通过加翅片,增大换热管的外表面积(或内表面积),从而达到提高换热效率的目的,这样一种换热管。

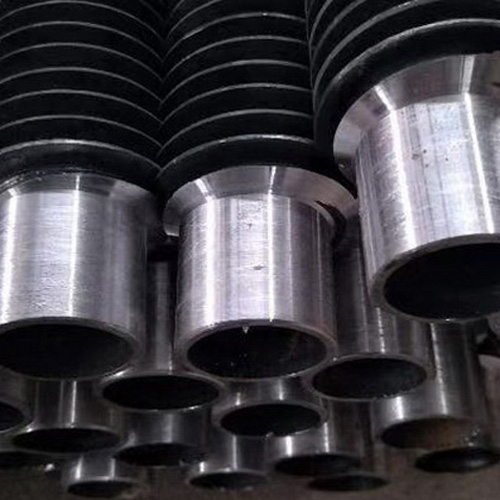

在钢管上面缠绕上钢带,并在缠绕的过程中使用高频电流来焊接,就叫做高频焊翅片管,在常见的散热材料中是便宜的材料,成本价比较低,缺陷就在于高频焊翅片管对电能的消耗非常高,接触的热阻大且达不到满焊,由于受到工艺上的限制,高频焊翅片管的高度普遍都不会大于15毫米左右,翅片管,距离间隙比较大,这是因为它的散热面积小,热效率低的缘故。

 不锈钢翅片管参数介绍:

 材质:不锈钢带、精密不锈钢带(201/202/301/304/316/321/420/430)胚料产地:宝钢、张浦、进口轧制厚度:0.02mm-3.0mm,(森吉米尔二十辊机)硬度:HV150-600分条宽度:窄0.7mm(原装进口超精密分条线)分条规格举例:0.05*0.7/1.0*C;0.1*1.5/2.0*C;0.15*2.2/2.5*C;0.2*3.0/4.0*C;0.3*5.1/6.0*C;0.4*5/7*C;0.5*8.0/9.5*C,0.6*7.0/8.0;0.7*10.0*C,1.0*12*C;2.0*9.0/14*C,2.5*10/15*C;3.0*10/20*C不锈钢带边部处理:去毛刺、圆边、倒角执行标准:执行标准:日本JIS、美国AISI、德国GIN、中国GB;

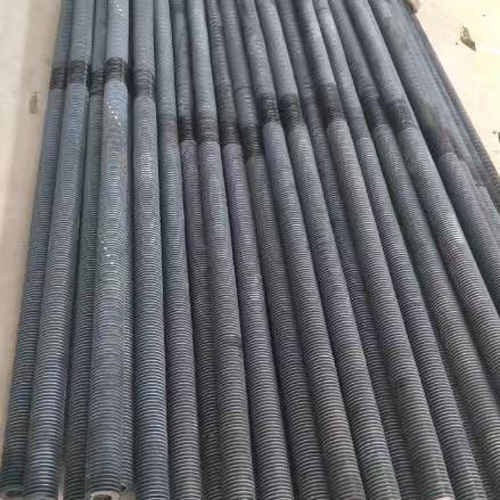

高频焊螺旋翅片管的应用

洛阳星利达热力设备有限公司,就是专业从事翅片管生产研发的,是国内少有的拥有核心技术的翅片管厂家。以诚信赢得市场,以质量铸造品牌。

螺旋翅片管是一种高效传热元件。它的传热面积为光管的几倍***几十倍,能强化传热,降低流动阻力,减少金属消耗量,从而提高了换热设备的经济性和运行可靠性。目前,螺旋翅片管已在各种锅炉中广泛使用。

高频焊螺旋翅片管是目前应用较为广泛的螺旋翅片管之一,是针对串片型和绕制型翅片的缺点而改进采用高频焊接的一种高效散热元件。它的传热面积为光管的几倍***几十倍,能强化传热,降低流动阻力,同等换热量可大幅度减少设备体积降低金属消耗量,从而提高了换热设备的经济性和运行可靠性。

高频焊螺旋翅片管是在钢带缠绕钢管的同时,利用高频电流的集肤效应和邻近效应,对钢带和钢管外表面加热,直***塑性状态或熔化,在缠绕钢带的一定压力下完成焊接,把钢带焊牢在管上。其金属热强度已达1.10~1.20w/kg℃,现广泛应用于电力、冶金、水泥、建筑以及石油化工等行业。其性价比及传热效率等综合指标优异,是换热领域不可缺少的产品。
